EdgeMax EM90
天井の端や隅から室内へ音を向けるPhaseGuide、8インチLF、HFコンプレッションドライバー、70/100Vと8Ω接続を統合した2ウェイ設備スピーカー。
- ドライバー
- LF 8インチ + HFコンプレッション
- カバレージ
- 90° × 75°（非対称）
- 接続方式
- 70V／100V + 8Ω
製品概要

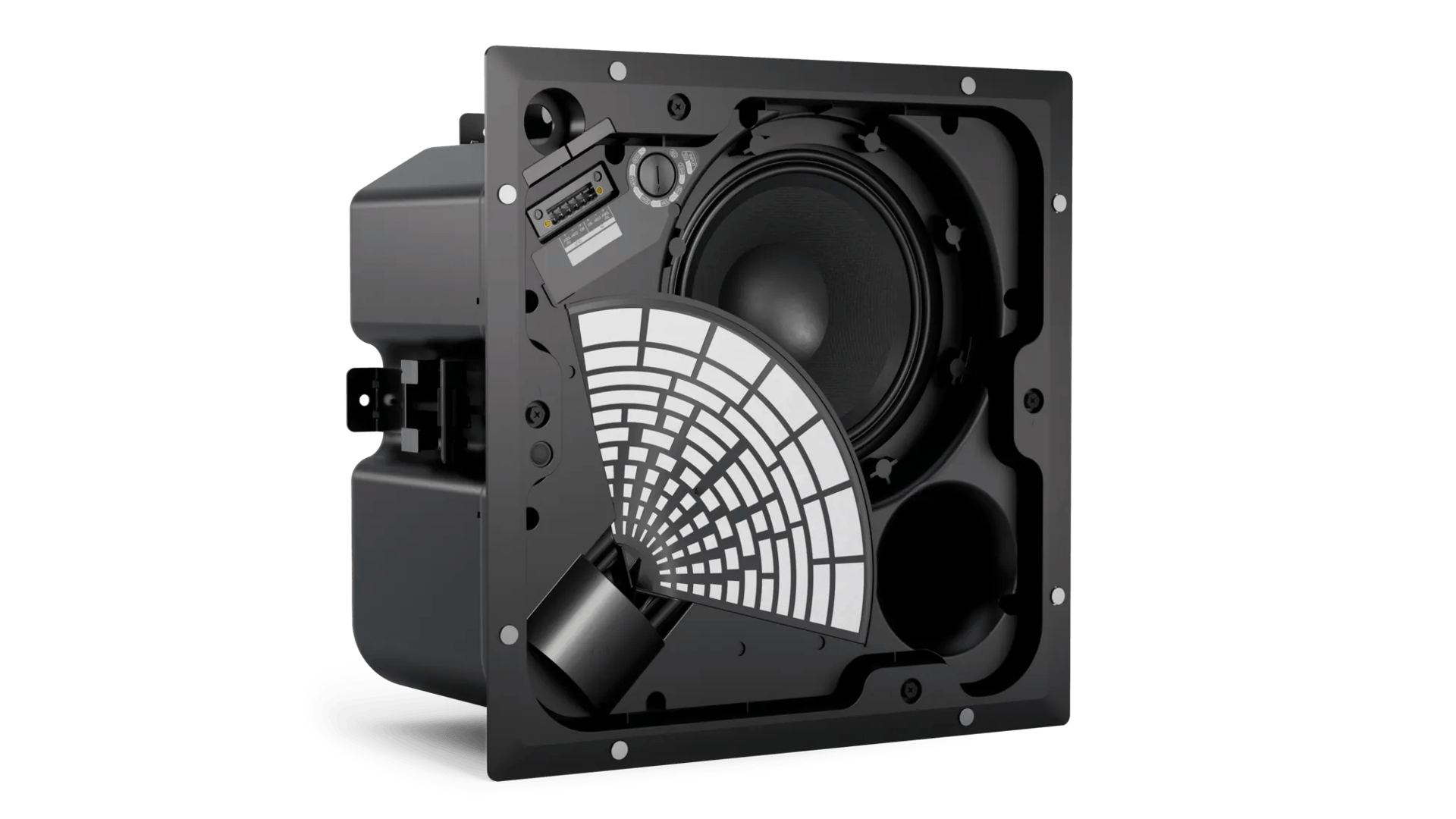

EdgeMax EM90は、Bose Professionalが2017年に発表した2ウェイ・パッシブ型の天井埋込スピーカー。8インチLFドライバーと、1.3インチ・ボイスコイルを持つHFコンプレッションドライバーを搭載し、独自のPhaseGuideによって水平90°×垂直75°の非対称カバレージを形成する。天井中央ではなく、室内の端や隅への設置を前提としている。
70V／100Vトランスを内蔵し、8Ωのローインピーダンス接続にも対応する。4本のQuickHoldスプリング式アーム、前面から操作できる6ピンEuroblock端子とタップ切替、マグネット式グリル、調整式タイルブリッジを備え、UL 1480Aとプレナム空間向けUL 2043に対応する。用途は飲食店、フィットネス施設、ホテル、礼拝施設、商業空間など。
仕様
- システム
- 2ウェイ・パッシブ・天井埋込型設備スピーカー
- ドライバー
- LF：8インチ（203mm）、HF：コンプレッションドライバー（1.3インチ／33mmボイスコイル）
- 周波数特性
- 50Hz〜18kHz（-3dB、1/8空間・コーナー設置、推奨EQ使用）
- 再生周波数範囲
- 45Hz〜20kHz（-10dB、1/8空間・コーナー設置、推奨EQ使用）
- カバレージ
- 水平90° × 垂直75°（非対称、壁面基準0°〜75°）
- 感度
- 96dB SPL（1W、1m、1/8空間・コーナー設置、推奨EQ使用）
- 算出最大音圧
- 連続117dB、ピーク123dB（1m、Bose Professional長期耐久試験値）
- 許容入力
- 連続125W、ピーク500W（Bose Professional長期耐久試験値）
- クロスオーバー
- 1kHz、2ウェイ・パッシブ
- 接続方式
- 70V／100V、または8Ω（トランスバイパス）
- トランスタップ
- 70V：2.5／5／10／20／40／80W、100V：5／10／20／40／80W、バイパス
- 公称インピーダンス
- 8Ω（トランスバイパス時）
- 推奨ハイパス保護
- 55Hz、12dB/oct以上
- 端子
- 6ピンEuroblock、ループスルー対応、前面アクセス
- 推奨天井高
- 2.7〜6.1m、またはそれ以上
- 本体寸法
- 339 × 339 × 249mm（長さ × 幅 × 全奥行）
- 天井開口・取付深さ
- 345 × 345mm、取付深さ236mm、天井厚80mm以下
- 重量
- 10.0kg（グリル含む、1本）
- 取付機構
- QuickHoldスプリング式アーム × 4、安全ケーブル取付部 × 4、タイルブリッジ付属
- エンクロージャー
- 樹脂製フロントバッフル、スチール製バックカン、塗装可能なマグネット式スチールグリル
- 安全規格
- UL 1480A、UL 2043（プレナム空間）、屋内専用
設計・技術
2ウェイ・パッシブ構成
203mmのLFドライバーと、1.3インチ・ボイスコイルを持つHFコンプレッションドライバーを組み合わせた2ウェイ構成。1kHzのパッシブクロスオーバー、70V／100Vトランス、過負荷時に出力を抑えて自動復帰する保護回路を内蔵する。
PhaseGuideによる非対称カバレージ

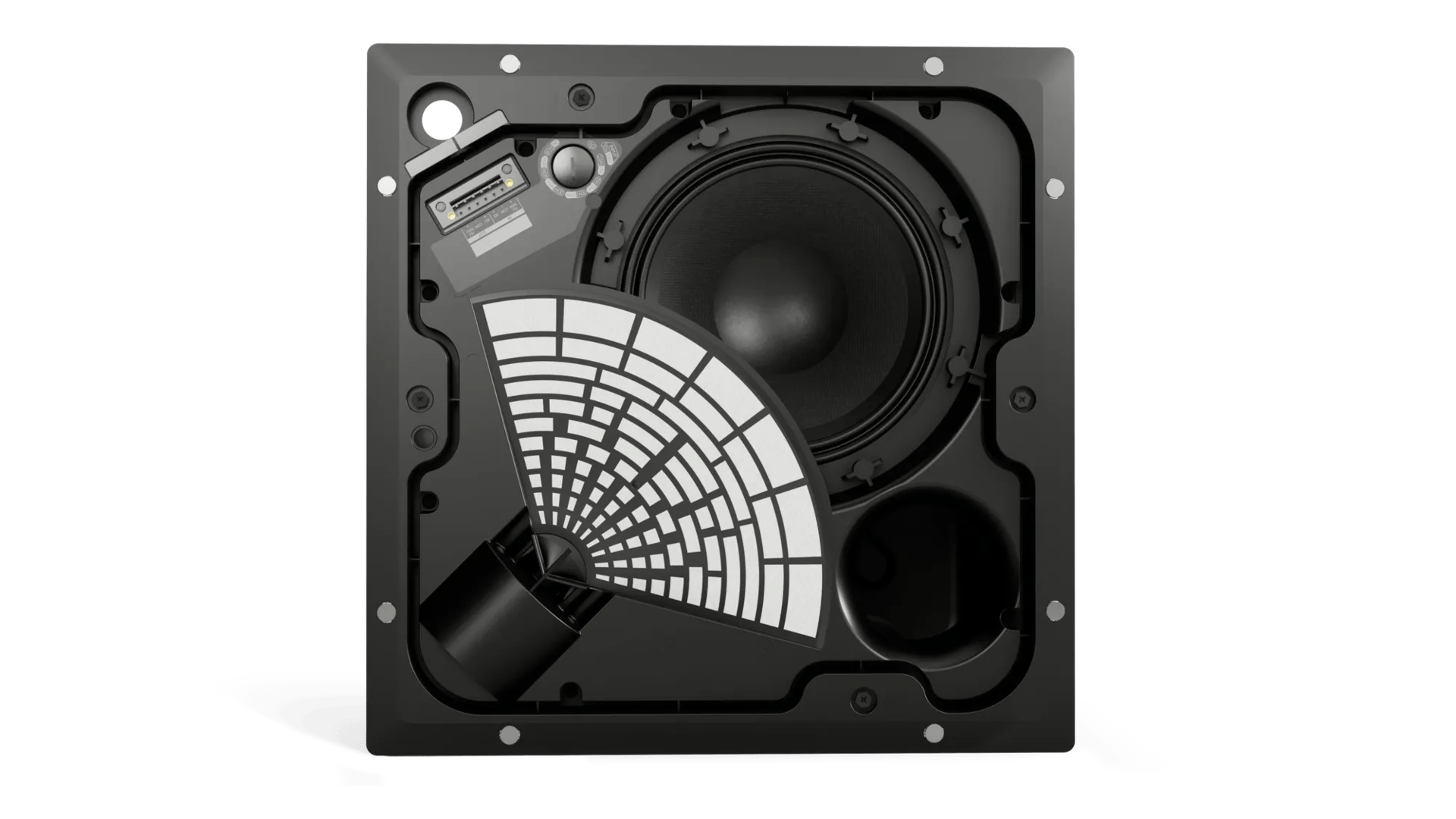

HFコンプレッションドライバーの前面には、Bose Professional独自のPhaseGuideを配置する。天井と壁の境界付近から室内側へ音を向けるための構造で、EM90は水平90°、垂直75°の非対称カバレージを持つ。垂直方向は壁面側を0°として室内側75°までを対象とする。
室内周縁への配置と境界面負荷

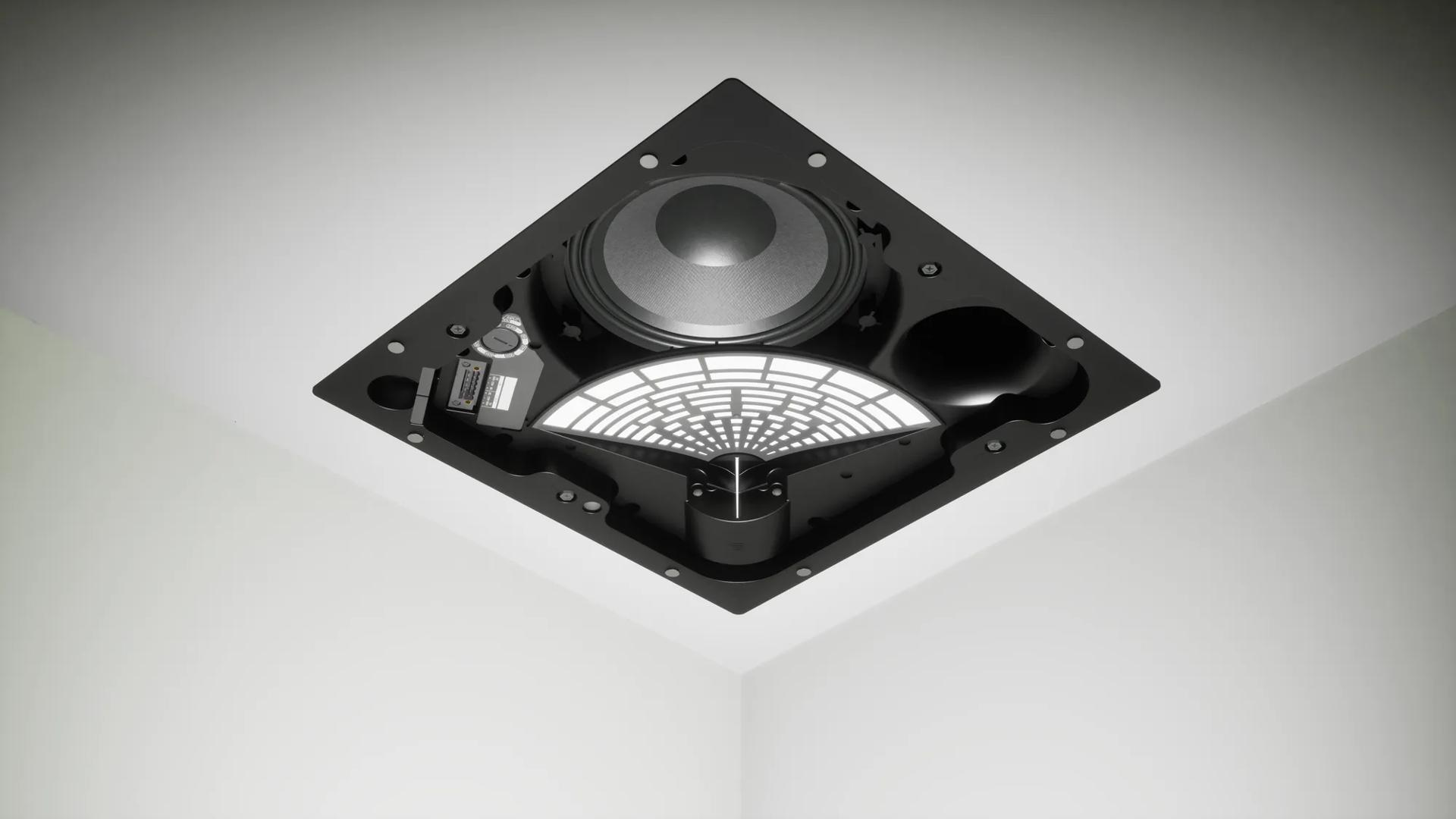

EM90は室内の角に近い天井へ設置し、音を中央方向へ放射することを前提とする。LFは壁と天井の境界付近で動作し、Bose Professionalはこの境界面負荷を低域出力に利用すると説明している。周波数特性と感度の公称値も、コーナー設置を模した1/8空間と推奨EQの条件で測定されている。
70V／100Vと8Ωに対応
内蔵トランスは70Vで2.5〜80W、100Vで5〜80Wのタップを選択できる。トランスをバイパスすれば、公称8Ωのローインピーダンススピーカーとしても使用可能。6ピンEuroblock端子はループスルーに対応し、複数台をつなぐ分散配置に利用できる。
保護と推奨信号処理
Bose Professionalは、55Hzで12dB/oct以上のハイパス保護を推奨している。音楽再生向けの専用EQプリセットも用意されるが、使用は必須ではない。過負荷保護には、入力電力を抑えて自動復帰する抵抗ネットワークを使用する。
EdgeMaxシリーズ内の位置づけ
EM90は室内の隅へ置く水平90°モデルで、壁面中央付近から左右へ放射する水平180°モデルとしてEM180がある。EM90／EM180は深さ約24cmのバックカンと垂直75°のカバレージを持ち、低い天井や天井裏の奥行が限られる空間には、浅型で垂直80°のEM90-LP／EM180-LPが用意される。
QuickHoldとタイルブリッジ
本体は4本のQuickHoldスプリング式アームで天井材へ固定し、4か所の安全ケーブル取付部を備える。開口寸法は345×345mm、必要な取付深さは236mm、対応する天井厚は最大80mm。調整式タイルブリッジ、開口テンプレート、塗装用シールドが付属する。
前面からの配線と設定
6ピンEuroblock端子と70V／100Vのタップ切替はフロントバッフル側にあり、グリルを外してアクセスする。グリルはマグネット式で安全テザーを備え、白仕上げは内装に合わせて塗装できる。黒色グリルもオプションで用意される。
バックカンと設備設計資料
樹脂製フロントバッフルとスチール製バックカンを一体化し、屋内のプレナム空間へ設置できるUL 2043と、商用音響機器向けUL 1480Aに対応する。製品ページでは、EASEデータ、CAD、Revit、ARCHICAD、Bose Professional Modeler用の設計資料も提供されている。
