CBT 1000
LF 165mm×6とHF 25mm×24、垂直16パターン、水平100〜160°の可変指向性をパッシブ構成へ収めた2ウェイ・コラム型設備スピーカー。
- ドライバー
- LF 165mm×6 + HF 25mm×24
- 周波数範囲
- 45Hz〜20kHz（-10dB）
- 指向角
- 垂直16パターン／水平100〜160°
製品概要
CBT 1000は、JBL ProfessionalのConstant Beamwidth Technologyを用いた2ウェイ・パッシブ・コラム型設備スピーカー。6基の165mm LFと24基の25mmソフトドームHFを縦方向へ配列し、上側4段階と下側4段階を組み合わせた16種類の非対称垂直カバレージを本体の設定で選択できる。
水平面には、近距離側を広く、遠距離側を狭くするTapered Horizontal Waveguideを用い、100〜160°の連続的に変化するカバレージを形成する。指向性設定に外部DSPを必要とせず、Music／Speechの音質切替、壁面のパン／チルト金具、屋外対応オプションを備える。
仕様
- システム
- 2ウェイ・パッシブ、可変指向性ラインアレイ・コラム型設備スピーカー
- ドライバー
- LF：165mm高振幅コーン×6、HF：25mm高耐入力ソフトドーム×24
- 周波数範囲
- 45Hz〜20kHz（-10dB）
- 指向角
- 垂直：上側4設定 × 下側4設定の16パターン、水平：100〜160°のテーパー
- 感度
- 95〜102dB（2.83V／1m、指向性／ボイシング設定による）
- 公称インピーダンス
- 4Ω（800Hz以下は8Ω、1kHz以上は4Ω）
- 許容入力
- 1,500W／6,000Wピーク（2時間）、1,000W／4,000Wピーク（100時間）
- 最大音圧
- 最大137dBピーク（1m、Point／Point、Speech設定）
- 推奨ハイパス
- 35Hz、24dB／oct以上
- 筐体
- ガラス繊維強化ABS、粉体塗装アルミニウムグリル、オプションカバー装着時IP55
- 外形寸法
- 1,020 × 250 × 345mm（高さ × 幅 × 奥行）
- 重量
- 24.5kg
設計・技術
上側4設定と下側4設定を組み合わせる
垂直カバレージは、上方向のPattern Upと下方向のPattern Downをそれぞれ4段階から選び、合計16通りに設定する。上下を別々に選べるため、遠方側と近接側で異なる開き角を持つ非対称パターンを構成できる。
外部DSPを使わないパッシブ設定
パターン形成は本体内部のパッシブネットワークとスイッチ設定で行い、チャンネルごとのアンプや外部DSPを必要としない。Musicではフラット方向、Speechでは中域のプレゼンスを加えるボイシングも選択できる。
近距離は広く、遠距離は狭く
水平ウェーブガイドは放射角を一定値にせず、近距離方向で160°、遠距離方向で100°へ連続的に変化させる。1台で前方の左右端と奥側を覆う設備用途を想定した、水平方向の非対称カバレージである。
垂直と水平を別の仕組みで整える
垂直面はドライバー配列とパッシブネットワークによる16パターン、水平面はテーパー形状のウェーブガイドが受け持つ。設置位置と客席形状に合わせ、2つの面を異なる方法で調整する構成である。

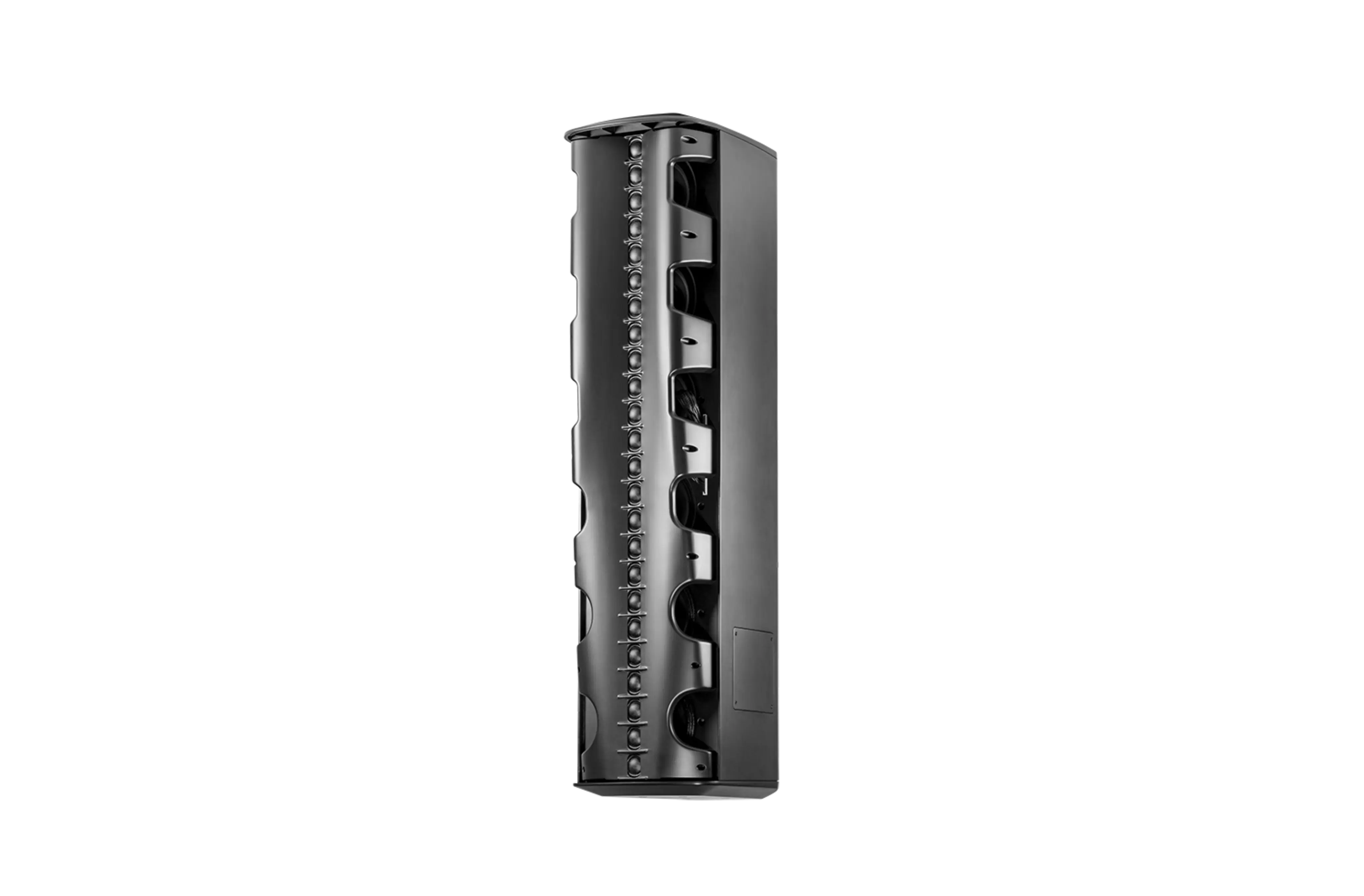

6基のLFと24基のHF
6基の165mm LFの中心線上へ24基の25mm HFを縦に配置する。JBLは両者をcoaxially arrangedと表記しているが、個々の同軸ドライバーではなく、LF列とHF列を同じ中心軸上へ重ねたアレイ構成である。
壁取付と屋外オプション
付属の壁取付金具はパン±45°、チルト±15°に対応する。筐体はガラス繊維強化ABS、グリルは粉体塗装アルミニウムで、オプションの端子カバーを装着した条件ではIP55に対応する。
